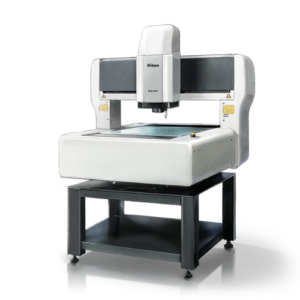

Nikon iNEXIV VMA-Serie „Universal“

Vielseitige automatisierte 2D- und 3D-Messung mit hoher Präzision

Messsystem mit großem Sichtfeld, langem Arbeitsabstand – ideal für automatische industrielle Qualitätskontrolle.

mehr erfahren

Downloads

Nikon iNEXIV VMA-Serie „Universal“

Benutzerfreundliche und leistungsstarke Videomessung für vielfältige Anwendungen

Die Nikon iNEXIV VMA-Serie wurde entwickelt für vollautomatische Messung, Prüfung und Qualitätssicherung in zahlreichen Branchen – etwa bei mechanischen Bauteilen, elektronischen Baugruppen, Werkzeugen, Formen und medizinischen Geräten. Sie kombiniert ein großes Sichtfeld, einen bemerkenswert langen Arbeitsabstand von 73,5 mm und großzügige XYZ-Verfahrwege mit höchster Bedienerfreundlichkeit für präzise 2D- und 3D-Messungen im Produktions- und Laborumfeld.

Hauptmerkmale

Großes Sichtfeld & scharfe Optik

Ein Gesichtsfeld bis zu 13 x 10 mm bei geringer Vergrößerung und eine Nikon-Optik mit 10x Zoom sowie hoher NA (0,11) erzeugt gestochen scharfe Bilder.

Großer Arbeitsabstand & drei Systemgrößen

Der Arbeitsabstand von 73,5 mm reduziert Kollisionsrisiken bei plastischen Bauteilen und die drei verfügbaren Systemgrößen mit XY-Verfahrwegen bis 650 x 550 mm und einem Z-Hub von 200 mm ermöglichen eine Vielzahl von Probengeometrien.

Schneller und präziser Autofokus

Die hochpräzise und wiederholgenaue Fokussteuerung ermöglicht schnelle Höhen- und Tiefenmessung.

Vielseitige Beleuchtungssysteme

Ein koaxiales Auflicht- sowie Durchlichtausstattung und ein 8-Segment-Ring-Licht bieten optimale Kanten¬erkennung auch bei kontrastschwachen Bauteilen.

Taktile Messung (Optional)

Die iNEXIV VMA-Serie kann optional zum Multisensor-Videomesssystem erweitert werden und ist dann in der Lage, mit einem Messtaster optisch nicht erfassbare Messungen durchzuführen (z. B. Löcher an der Seite eines Bauteils).
